產品概述

詳細介紹：

一、電動套筒調節閥產品概述
ZD(R)SM電動套筒調節閥，由3810L型(或PSL系列)直行程電子式電動執行機構和套筒調節閥體組成。電動套筒調節閥內含飼服功能，接受統一的4-20mA 或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動的控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
電動套筒調節閥主要特點如下：
1、采用平衡型閥芯，不平衡力大，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、比普通的單、雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。

二、電動套筒調節閥 產品圖片

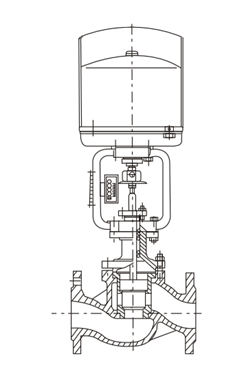

ZD(R)SM電動套筒調節閥 ZD(R)SM電動套筒調節閥剖面圖

三、電動套筒調節閥主要技術參數
1、閥體

閥體形式 直通鑄造球型閥

公稱通徑 DN20～300mm

公稱壓力 PN1.6、2.5、4.0、6.4、10.0

法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準

連接形式法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)

閥蓋形式標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃

壓蓋型式螺栓壓緊式

密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥體材料鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼、鑄鋼襯四氟(WCB+F46)

2、閥內件

閥芯形式 套筒壓力平衡式閥芯

流量特性線性、等百分比

閥芯材料不銹鋼 (304、304L、316、316L)

3、執行器

執行器型號 3810L系列、PSL系列、DKZ系列及進口執行器

主要技術參數電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC

防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄

環境溫度：-25～+70℃、環境濕度：≤95%

四、電動套筒調節閥性能指標

項目 指標值

基本誤差% 配3810L±2.0；配PSL±1.0

回差% 配381L ±2.0；配PSL±1.0

死區% 1.0

始終點偏差% 電開始點±2.5 終點±2.5

始點±2.5 終點±2.5

電關始點 ±2.5

終點 ±2.5

額定行程偏差% ≤2.5

泄露量L/h 0.01%×閥額定容量

可調范圍R 50：1

五、電動套筒調節閥額定流量系數Kv、允許壓差

公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200

閥座直徑 dN 20 25 32 40 50 65 80 100 125 150 200

額定流量系數KV 直線 6.9 11 17.6 27.5 44 69 110 176 275 440 630

等百分 6.3 10 16 25 40 63 100 160 250 360 570

額定行程 16 25 40 60

允許壓差(MPa) 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3

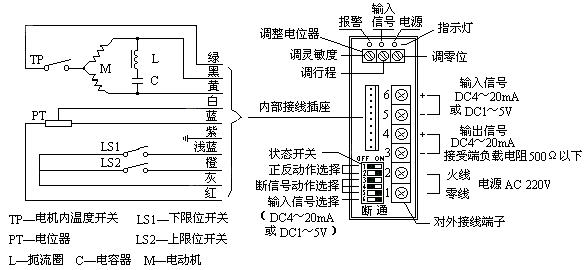

六、電動套筒調節閥 電氣接線圖
輸入：4~20mA、4~12mA、12~20mA、0~5V、1~5V；
輸出：4~20mA反饋信號。
打開機殼即可看見如圖示意。
執行機構外殼內有端子條用于電氣接
線，選擇適當的電源線與執行機構相連，建議使用Φ1.0（mm）2導線。

七、電動單座調節閥主要外形尺寸

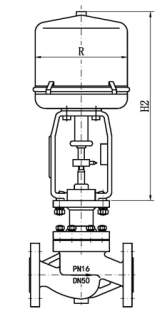

ZDSP電動套筒調節閥外形尺寸圖 ZRSP電動套筒調節閥外形尺寸圖

公稱通徑DN(mm) 20 25 32 40 50 65 80 100 125 150 200

L PN16/25 181 184 200 200 254 276 298 352 410 451 600

PN40 194 197 200 235 267 292 317 368 425 473 610

PN64 206 200 210 251 286 311 337 394 440 508 650

H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170

PN40 52.2 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5

PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5

H1 132 132 158 170 179 214 221 234 270 294 33

H2 PSL 465 465 465 465 465 560 560 560 560 560 788

3810 373 373 495 495 495 700 700 700 725 725 725

D 177 177 177 177 177 182 182 182 182 182 182 218

R 225 225 225 225 225 257 257 257 310 310 310 310

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
